Monitoraggio e Log¶

Stargate include servizi integrati di monitoraggio e raccolta log che vengono eseguiti insieme ai container delle applicazioni.

Componenti¶

Servizio	Porta	Scopo
node-exporter	`9100`	Metriche a livello host (CPU, memoria, disco, rete) per Prometheus
version-collector	-	Raccoglie le versioni delle app dagli endpoint `/liveness`
Alloy	`12345`	Collettore di log Docker - invia i log dei container a Loki
Loki	`3100` (interno)	Backend locale di aggregazione log
Dozzle	`8190`	Visualizzatore di log dei container basato sul web (HTTPS, SSO Keycloak; opzionale)
oauth2-proxy	`8190`	Parte affidabile OIDC che autentica l'accesso Dozzle (con Dozzle)

Dozzle - Visualizzatore di log locale¶

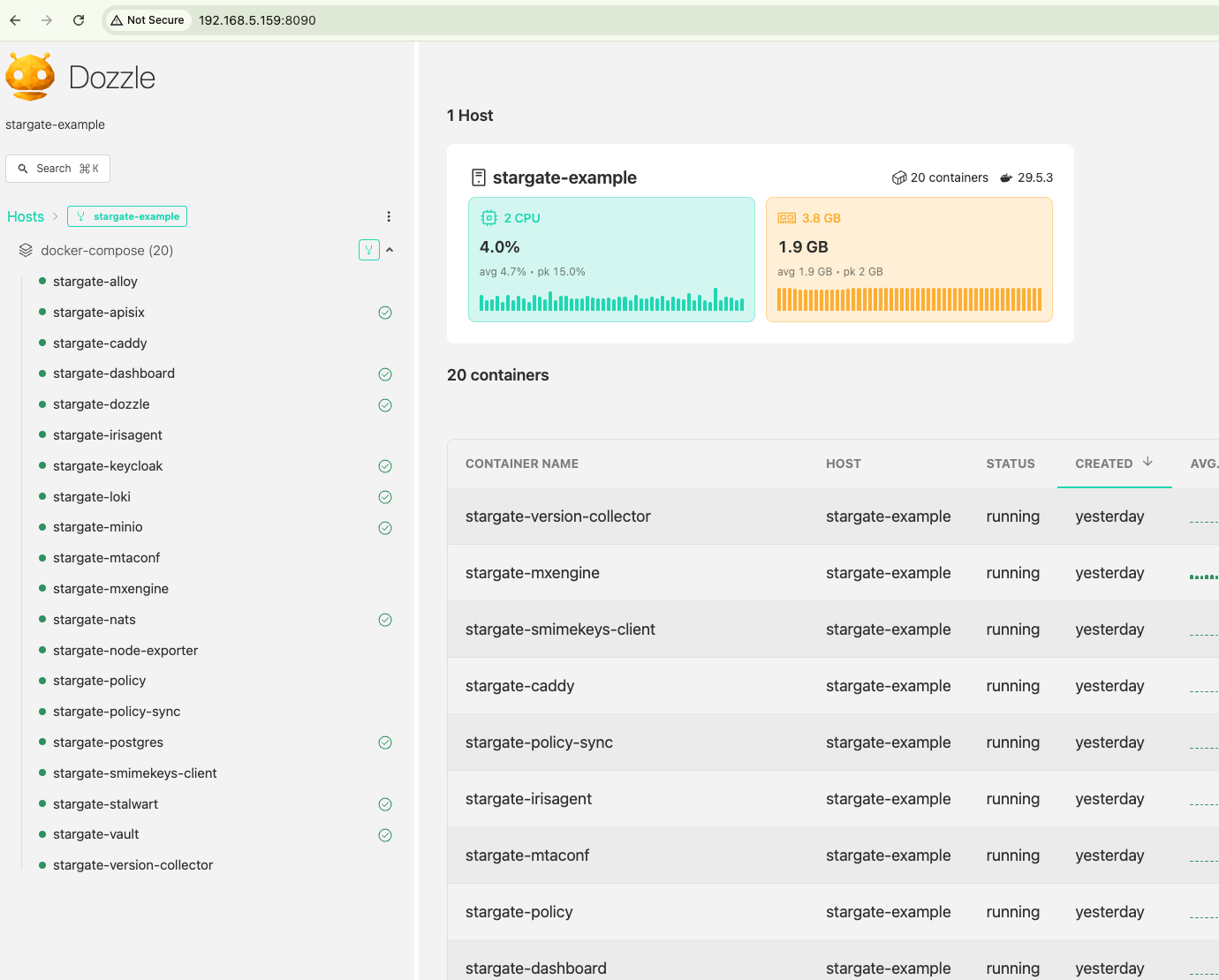

Dozzle fornisce un'interfaccia web per visualizzare i log in tempo reale di tutti i container Stargate. È opzionale e abilitato impostando DOZZLE_ENABLED="true" in customer-config.sh.

L'accesso è protetto da Keycloak: un oauth2-proxy si trova davanti a Dozzle e richiede lo stesso login del dashboard (il realm stargate). Dozzle stesso non è esposto direttamente.

Accesso: aprire https://<IP_SERVER>:8190 in un browser e accedere con le credenziali HIN Gateway (Keycloak).

Note

La porta 8190 (HTTPS) deve essere raggiungibile dalla tua rete. Se limiti l'accesso per IP o firewall, consenti 8190/tcp come fai per il dashboard e Keycloak.

I log sono organizzati per servizio. Selezionando un servizio specifico, è possibile visualizzare le relative voci di log e i dettagli.

Grafana Alloy - Inoltro log¶

Grafana Alloy raccoglie i log da tutti i container delle applicazioni Stargate e li scrive nell'istanza Loki locale. Opzionalmente, i log possono anche essere inoltrati a un endpoint remoto compatibile con Loki per il monitoraggio centralizzato.

Come funziona¶

Alloy scopre i container Stargate tramite il socket Docker
I log vengono sempre scritti nell'istanza Loki locale (utilizzata dal dashboard per l'esportazione dei log)
Se un URL Loki remoto è configurato, i log vengono inoltrati anche a quell'endpoint

Configurazione dell'inoltro log remoto¶

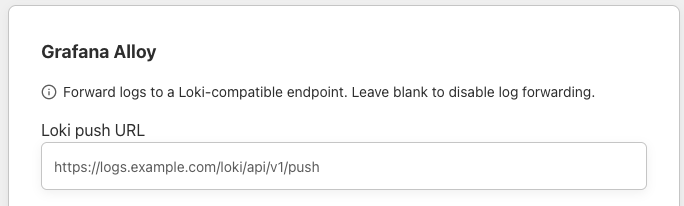

Dal dashboard HIN Gateway, navigare alla pagina Impostazioni. Nella sezione Grafana Alloy, inserire l'URL di push Loki del server di raccolta log remoto:

L'URL deve seguire il formato standard dell'API di push Loki:

https://logs.example.com/loki/api/v1/push

Lasciare il campo vuoto per disabilitare l'inoltro log remoto.

Note

Le modifiche hanno effetto entro 1 minuto (Alloy interroga la configurazione del dashboard a quell'intervallo). Non è necessario riavviare il container.

Requisiti lato remoto¶

Il tuo endpoint Loki remoto deve essere raggiungibile dal server Stargate via HTTPS (porta 443). Se utilizzi l'inserimento in whitelist basato su IP sul tuo ingress, aggiungi l'IP pubblico del server Stargate.

Metriche Prometheus¶

Stargate espone endpoint di metriche compatibili con Prometheus dai suoi container applicativi. Questi possono essere raccolti da qualsiasi server compatibile con Prometheus per la raccolta centralizzata delle metriche.

Endpoint disponibili¶

Servizio	Porta	Percorso
smimekeys-client	`2113`	`/metrics`
irisagent	`2114`	`/metrics`
policy	`2115`	`/metrics`
mxengine	`2116`	`/metrics`
node-exporter	`9100`	`/metrics`
APISIX	`9091`	`/apisix/prometheus/metrics`

Configurazione di raccolta¶

Aggiungi il server Stargate come target nella configurazione di Prometheus. Esempio per una singola istanza:

scrape_configs:
  - job_name: 'stargate-<nome>-smimekeys'
    static_configs:
      - targets: ['<IP_STARGATE>:2113']
        labels:
          environment: 'stargate-<nome>'
          service: 'smimekeys-client'
    metrics_path: /metrics

  - job_name: 'stargate-<nome>-irisagent'
    static_configs:
      - targets: ['<IP_STARGATE>:2114']
        labels:
          environment: 'stargate-<nome>'
          service: 'irisagent'
    metrics_path: /metrics

  - job_name: 'stargate-<nome>-policy'
    static_configs:
      - targets: ['<IP_STARGATE>:2115']
        labels:
          environment: 'stargate-<nome>'
          service: 'policy'
    metrics_path: /metrics

  - job_name: 'stargate-<nome>-mxengine'
    static_configs:
      - targets: ['<IP_STARGATE>:2116']
        labels:
          environment: 'stargate-<nome>'
          service: 'mxengine'
    metrics_path: /metrics

  - job_name: 'stargate-<nome>-node'
    static_configs:
      - targets: ['<IP_STARGATE>:9100']
        labels:
          environment: 'stargate-<nome>'
          service: 'node-exporter'
    metrics_path: /metrics

Sostituisci <IP_STARGATE> con l'IP pubblico o privato del server e <nome> con un identificatore di deployment (es., prod, nome-cliente).

Tip

Le etichette environment e service consentono il filtraggio nei dashboard Grafana su più istanze Stargate.

Requisiti firewall¶

Le porte delle metriche (2113-2116, 9100) devono essere raggiungibili dal server Prometheus. Se limiti l'accesso per IP, aggiungi l'IP del server di monitoraggio alle regole del firewall.

Node Exporter¶

Il servizio node-exporter espone metriche standard a livello host (CPU, memoria, I/O del disco, rete) sulla porta 9100. Include anche un raccoglitore di file di testo che espone metriche personalizzate dal sidecar version-collector (informazioni sulla versione delle applicazioni).

Riepilogo delle porte esposte¶

Porta	Servizio	Protocollo	Scopo
`8190`	Dozzle (via oauth2-proxy)	HTTPS	Interfaccia di visualizzazione log autenticata (SSO Keycloak)
`9100`	node-exporter	HTTP	Metriche dell'host (Prometheus)
`2113`	smimekeys-client	HTTP	Metriche dell'app (Prometheus)
`2114`	irisagent	HTTP	Metriche dell'app (Prometheus)
`2115`	policy	HTTP	Metriche dell'app (Prometheus)
`2116`	mxengine	HTTP	Metriche dell'app (Prometheus)
`9091`	APISIX	HTTP	Metriche del gateway (Prometheus)
