Surveillance et Logs¶

Stargate inclut des services intégrés de surveillance et de collecte de logs qui fonctionnent aux côtés des conteneurs d'application.

Composants¶

Service	Port	Objectif
node-exporter	`9100`	Métriques au niveau de l'hôte (CPU, mémoire, disque, réseau) pour Prometheus
version-collector	-	Collecte les versions des applications depuis les points de terminaison `/liveness`
Alloy	`12345`	Collecteur de logs Docker - envoie les logs des conteneurs à Loki
Loki	`3100` (interne)	Backend d'agrégation de logs local
Dozzle	`8190`	Visualisateur de logs de conteneurs basé sur le web (HTTPS, SSO Keycloak ; optionnel)
oauth2-proxy	`8190`	Partie fiable OIDC qui authentifie l'accès Dozzle (avec Dozzle)

Dozzle - Visualisateur de logs local¶

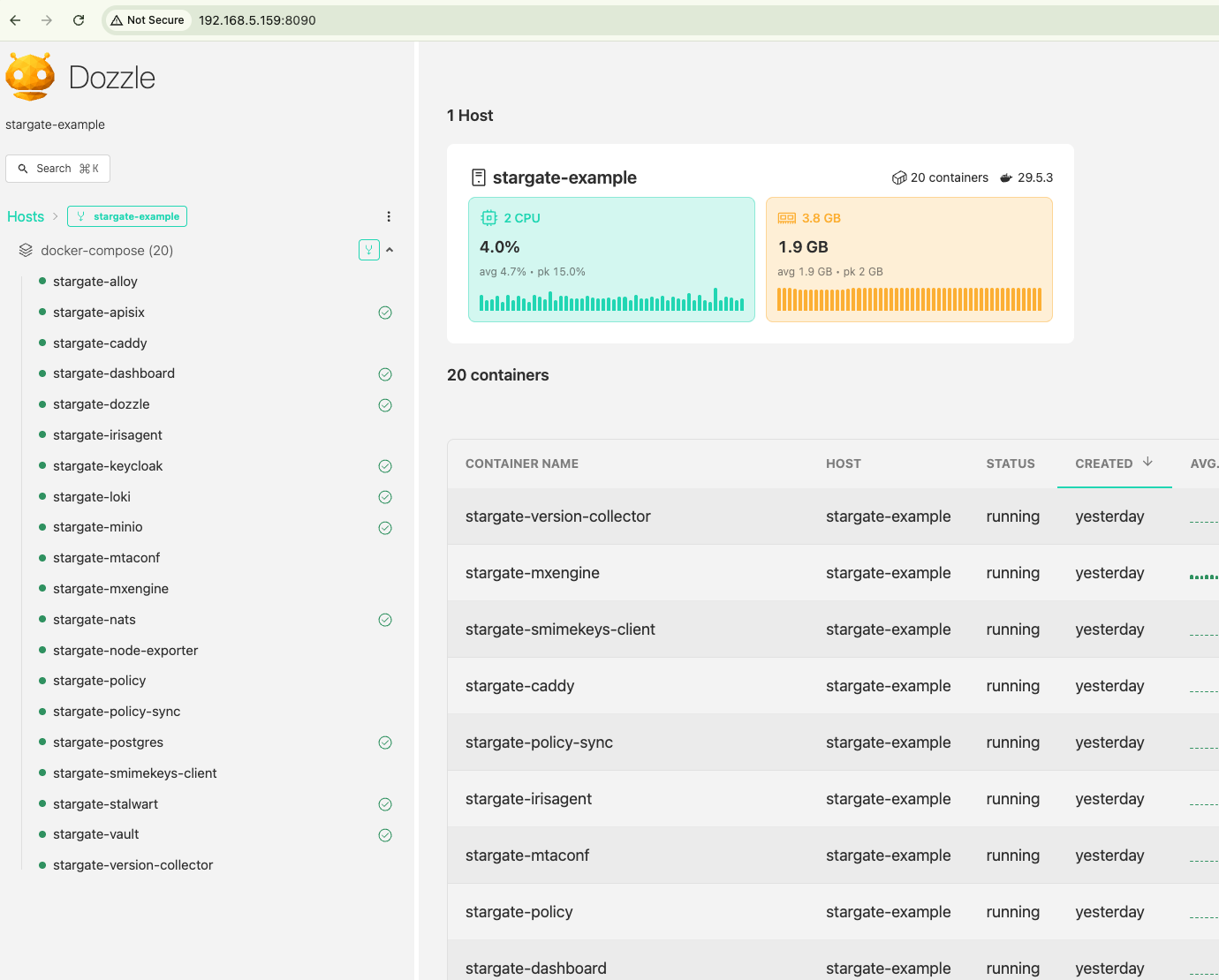

Dozzle fournit une interface web pour visualiser les logs en temps réel de tous les conteneurs Stargate. Il est optionnel et activé en définissant DOZZLE_ENABLED="true" dans customer-config.sh.

L'accès est protégé par Keycloak: un oauth2-proxy se place devant Dozzle et nécessite la même connexion que le tableau de bord (le domaine stargate). Dozzle lui-même n'est pas exposé directement.

Accès : ouvrez https://<IP_SERVEUR>:8190 dans un navigateur et connectez-vous avec vos identifiants HIN Gateway (Keycloak).

Note

Le port 8190 (HTTPS) doit être accessible depuis votre réseau. Si vous restreignez l'accès par IP ou pare-feu, autorisez 8190/tcp comme vous le faites pour le tableau de bord et Keycloak.

Les logs sont organisés par service. En sélectionnant un service spécifique, vous pouvez visualiser ses entrées de logs et détails correspondants.

Grafana Alloy - Transfert de logs¶

Grafana Alloy collecte les logs de tous les conteneurs d'application Stargate et les écrit dans l'instance Loki locale. Optionnellement, les logs peuvent également être transférés vers un point de terminaison distant compatible Loki pour une surveillance centralisée.

Comment cela fonctionne¶

Alloy découvre les conteneurs Stargate via le socket Docker
Les logs sont toujours écrits dans l'instance Loki locale (utilisée par le tableau de bord pour l'exportation des logs)
Si une URL Loki distante est configurée, les logs sont également transférés vers ce point de terminaison

Configurer le transfert de logs à distance¶

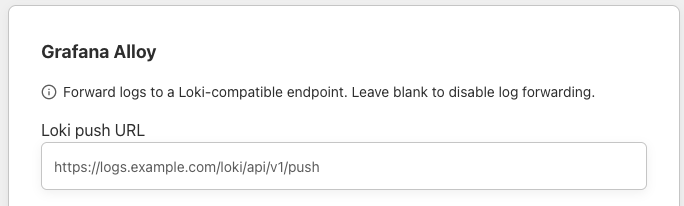

Depuis le tableau de bord HIN Gateway, accédez à la page Paramètres. Dans la section Grafana Alloy, entrez l'URL de poussée Loki de votre serveur de collecte de logs distant:

L'URL doit suivre le format standard de l'API de poussée Loki:

https://logs.example.com/loki/api/v1/push

Laissez le champ vide pour désactiver le transfert de logs à distance.

Note

Les modifications prennent effet dans un délai d'1 minute (Alloy interroge la configuration du tableau de bord à cet intervalle). Aucun redémarrage de conteneur n'est nécessaire.

Exigences du côté distant¶

Votre point de terminaison Loki distant doit être accessible depuis le serveur Stargate via HTTPS (port 443). Si vous utilisez une liste d'autorisation basée sur IP sur votre entrée, ajoutez l'IP publique du serveur Stargate.

Métriques Prometheus¶

Stargate expose des points de terminaison de métriques compatibles Prometheus depuis ses conteneurs d'application. Ceux-ci peuvent être récupérés par tout serveur compatible Prometheus pour une collecte centralisée des métriques.

Points de terminaison disponibles¶

Service	Port	Chemin
smimekeys-client	`2113`	`/metrics`
irisagent	`2114`	`/metrics`
policy	`2115`	`/metrics`
mxengine	`2116`	`/metrics`
node-exporter	`9100`	`/metrics`
APISIX	`9091`	`/apisix/prometheus/metrics`

Configuration de récupération¶

Ajoutez le serveur Stargate comme cible dans votre configuration Prometheus. Exemple pour une instance unique:

scrape_configs:
  - job_name: 'stargate-<name>-smimekeys'
    static_configs:
      - targets: ['<STARGATE_IP>:2113']
        labels:
          environment: 'stargate-<name>'
          service: 'smimekeys-client'
    metrics_path: /metrics

  - job_name: 'stargate-<name>-irisagent'
    static_configs:
      - targets: ['<STARGATE_IP>:2114']
        labels:
          environment: 'stargate-<name>'
          service: 'irisagent'
    metrics_path: /metrics

  - job_name: 'stargate-<name>-policy'
    static_configs:
      - targets: ['<STARGATE_IP>:2115']
        labels:
          environment: 'stargate-<name>'
          service: 'policy'
    metrics_path: /metrics

  - job_name: 'stargate-<name>-mxengine'
    static_configs:
      - targets: ['<STARGATE_IP>:2116']
        labels:
          environment: 'stargate-<name>'
          service: 'mxengine'
    metrics_path: /metrics

  - job_name: 'stargate-<name>-node'
    static_configs:
      - targets: ['<STARGATE_IP>:9100']
        labels:
          environment: 'stargate-<name>'
          service: 'node-exporter'
    metrics_path: /metrics

Remplacez <IP_STARGATE> par l'IP publique ou privée du serveur et <nom> par un identifiant de déploiement (ex. prod, nom-client).

Tip

Les étiquettes environment et service permettent le filtrage dans les tableaux de bord Grafana sur plusieurs instances Stargate.

Exigences de pare-feu¶

Les ports de métriques (2113-2116, 9100) doivent être accessibles depuis votre serveur Prometheus. Si vous restreignez l'accès par IP, ajoutez l'IP de votre serveur de surveillance aux règles de pare-feu.

Node Exporter¶

Le service node-exporter expose des métriques standard au niveau de l'hôte (CPU, mémoire, E/S disque, réseau) sur le port 9100. Il inclut également un collecteur de fichiers texte qui expose des métriques personnalisées du sidecar version-collector (informations de version des applications).

Résumé des ports exposés¶

Port	Service	Protocole	Objectif
`8190`	Dozzle (via oauth2-proxy)	HTTPS	Interface de visualisation des logs authentifiée (SSO Keycloak)
`9100`	node-exporter	HTTP	Métriques de l'hôte (Prometheus)
`2113`	smimekeys-client	HTTP	Métriques de l'application (Prometheus)
`2114`	irisagent	HTTP	Métriques de l'application (Prometheus)
`2115`	policy	HTTP	Métriques de l'application (Prometheus)
`2116`	mxengine	HTTP	Métriques de l'application (Prometheus)
`9091`	APISIX	HTTP	Métriques de la passerelle (Prometheus)
