Überwachung und Logs¶

Stargate enthält integrierte Überwachungs- und Log-Sammeldienste, die neben den Anwendungscontainern laufen.

Komponenten¶

Dienst	Port	Zweck
node-exporter	`9100`	Host-Metriken (CPU, Speicher, Festplatte, Netzwerk) für Prometheus
version-collector	-	Sammelt App-Versionen von `/liveness`-Endpunkten
Alloy	`12345`	Docker-Log-Sammler – sendet Container-Logs an Loki
Loki	`3100` (intern)	Lokales Log-Aggregations-Backend
Dozzle	`8190`	Webbasierter Container-Log-Viewer (HTTPS, Keycloak-SSO; optional)
oauth2-proxy	`8190`	OIDC-Relying-Party, die den Dozzle-Zugriff authentifiziert (mit Dozzle)

Dozzle – Lokaler Log-Viewer¶

Dozzle bietet eine webbasierte Benutzeroberfläche zum Anzeigen von Echtzeit-Logs aller Stargate-Container. Es ist optional und wird durch Setzen von DOZZLE_ENABLED="true" in customer-config.sh aktiviert.

Der Zugriff wird durch Keycloak geschützt: Ein oauth2-proxy sitzt vor Dozzle und erfordert dieselbe Anmeldung wie das Dashboard (die stargate-Realm). Dozzle selbst wird nicht direkt exponiert.

Zugriff: Öffnen Sie https://<SERVER_IP>:8190 in einem Browser und melden Sie sich mit Ihren HIN-Gateway (Keycloak)-Anmeldeinformationen an.

Note

Port 8190 (HTTPS) muss von Ihrem Netzwerk aus erreichbar sein. Wenn Sie den Zugriff nach IP oder Firewall einschränken, erlauben Sie 8190/tcp wie für das Dashboard und Keycloak.

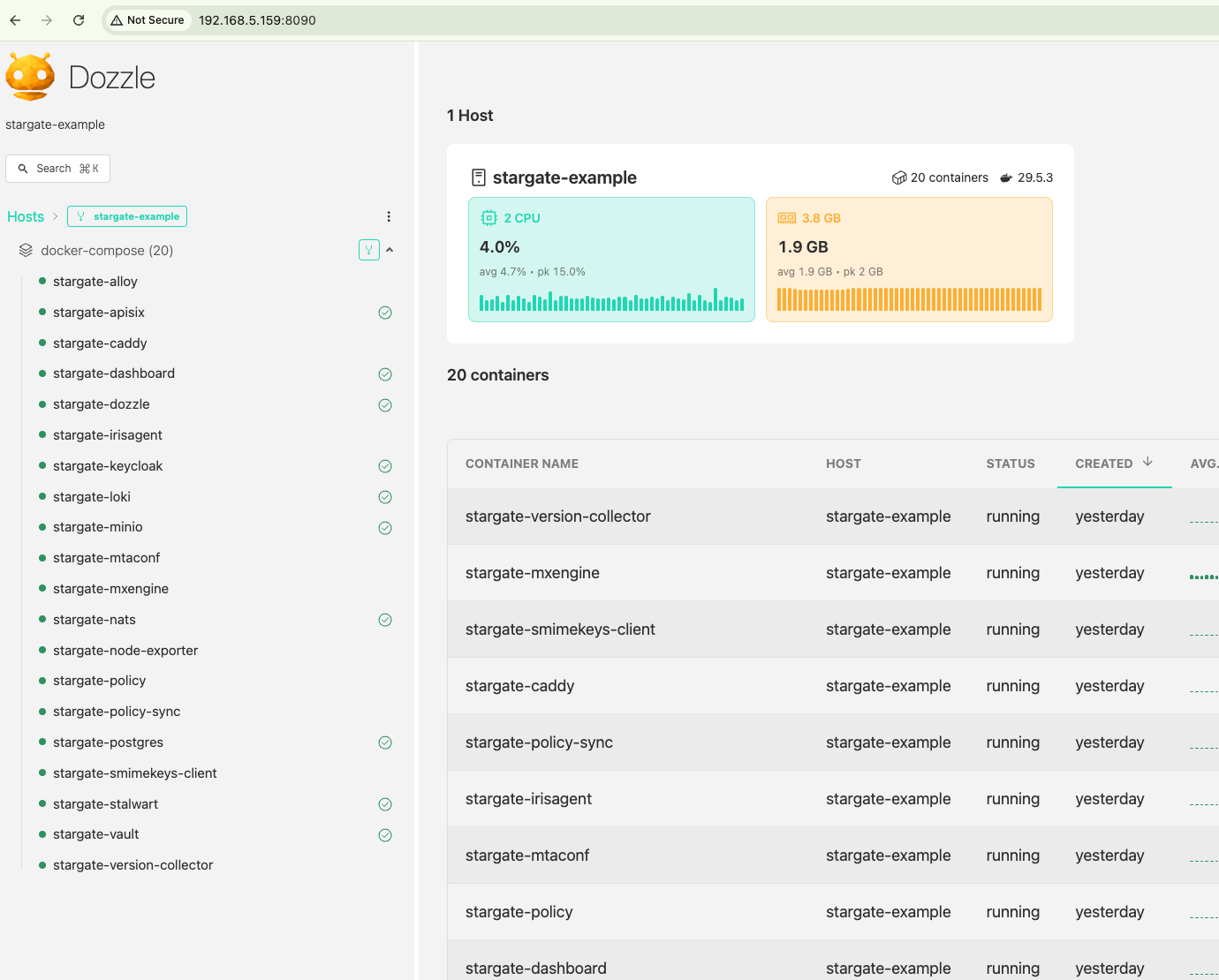

Logs sind nach Dienst organisiert. Durch Auswahl eines bestimmten Dienstes können Sie die entsprechenden Logeinträge und Details anzeigen.

Grafana Alloy – Log-Weiterleitung¶

Grafana Alloy sammelt Logs von allen Stargate-Anwendungscontainern und schreibt sie in die lokale Loki-Instanz. Optional können Logs auch an einen entfernten Loki-kompatiblen Endpunkt für die zentralisierte Überwachung weitergeleitet werden.

Wie es funktioniert¶

Alloy entdeckt Stargate-Container über den Docker-Socket
Logs werden immer in die lokale Loki-Instanz geschrieben (vom Dashboard für den Log-Export verwendet)
Wenn eine entfernte Loki-URL konfiguriert ist, werden Logs zusätzlich an diesen Endpunkt weitergeleitet

Konfiguration der entfernten Log-Weiterleitung¶

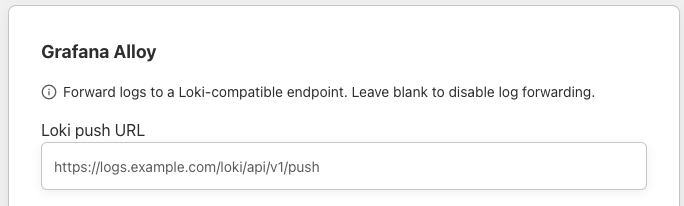

Navigieren Sie im HIN-Gateway-Dashboard zur Seite Einstellungen. Geben Sie im Abschnitt Grafana Alloy die Loki-Push-URL Ihres entfernten Log-Sammlerservers ein:

Die URL sollte dem Standard-Loki-Push-API-Format folgen:

https://logs.example.com/loki/api/v1/push

Lassen Sie das Feld leer, um die entfernte Log-Weiterleitung zu deaktivieren.

Note

Änderungen werden innerhalb von 1 Minute wirksam (Alloy fragt die Dashboard-Konfiguration in diesem Intervall ab). Kein Container-Neustart ist erforderlich.

Anforderungen auf der entfernten Seite¶

Ihr entfernter Loki-Endpunkt muss vom Stargate-Server über HTTPS (Port 443) erreichbar sein. Wenn Sie IP-basierte Allowlists auf Ihrem Ingress verwenden, fügen Sie die öffentliche IP des Stargate-Servers hinzu.

Prometheus-Metriken¶

Stargate stellt Prometheus-kompatible Metrik-Endpunkte von seinen Anwendungscontainern bereit. Diese können von jedem Prometheus-kompatiblen Server für die zentralisierte Metrik-Sammlung abgerufen werden.

Verfügbare Endpunkte¶

Dienst	Port	Pfad
smimekeys-client	`2113`	`/metrics`
irisagent	`2114`	`/metrics`
policy	`2115`	`/metrics`
mxengine	`2116`	`/metrics`
node-exporter	`9100`	`/metrics`
APISIX	`9091`	`/apisix/prometheus/metrics`

Scrape-Konfiguration¶

Fügen Sie den Stargate-Server als Ziel in Ihrer Prometheus-Konfiguration hinzu. Beispiel für eine einzelne Instanz:

scrape_configs:
  - job_name: 'stargate-<name>-smimekeys'
    static_configs:
      - targets: ['<STARGATE_IP>:2113']
        labels:
          environment: 'stargate-<name>'
          service: 'smimekeys-client'
    metrics_path: /metrics

  - job_name: 'stargate-<name>-irisagent'
    static_configs:
      - targets: ['<STARGATE_IP>:2114']
        labels:
          environment: 'stargate-<name>'
          service: 'irisagent'
    metrics_path: /metrics

  - job_name: 'stargate-<name>-policy'
    static_configs:
      - targets: ['<STARGATE_IP>:2115']
        labels:
          environment: 'stargate-<name>'
          service: 'policy'
    metrics_path: /metrics

  - job_name: 'stargate-<name>-mxengine'
    static_configs:
      - targets: ['<STARGATE_IP>:2116']
        labels:
          environment: 'stargate-<name>'
          service: 'mxengine'
    metrics_path: /metrics

  - job_name: 'stargate-<name>-node'
    static_configs:
      - targets: ['<STARGATE_IP>:9100']
        labels:
          environment: 'stargate-<name>'
          service: 'node-exporter'
    metrics_path: /metrics

Ersetzen Sie <STARGATE_IP> durch die öffentliche oder private IP des Servers und <name> durch einen Bereitstellungsbezeichner (z.B. prod, customer-name).

Tip

Die Labels environment und service ermöglichen das Filtern in Grafana-Dashboards über mehrere Stargate-Instanzen hinweg.

Firewall-Anforderungen¶

Die Metrik-Ports (2113-2116, 9100) müssen von Ihrem Prometheus-Server aus erreichbar sein. Wenn Sie den Zugriff nach IP einschränken, fügen Sie die IP Ihres Überwachungsservers zu den Firewall-Regeln hinzu.

Node Exporter¶

Der node-exporter-Dienst stellt standardmäßige Host-Metriken (CPU, Speicher, Festplatten-I/O, Netzwerk) auf Port 9100 bereit. Er enthält auch einen Textfile-Collector, der benutzerdefinierte Metriken vom version-collector-Sidecar (Anwendungsversionsinformationen) bereitstellt.

Zusammenfassung der exponierten Ports¶

Port	Dienst	Protokoll	Zweck
`8190`	Dozzle (via oauth2-proxy)	HTTPS	Authentifizierter Log-Viewer-UI (Keycloak-SSO)
`9100`	node-exporter	HTTP	Host-Metriken (Prometheus)
`2113`	smimekeys-client	HTTP	App-Metriken (Prometheus)
`2114`	irisagent	HTTP	App-Metriken (Prometheus)
`2115`	policy	HTTP	App-Metriken (Prometheus)
`2116`	mxengine	HTTP	App-Metriken (Prometheus)
`9091`	APISIX	HTTP	Gateway-Metriken (Prometheus)
